NOTE DE CALCUL-DOSSIER DE FABRICATION
LES CALCULS ET LES PLANS SONT PRÊTS
Commencez la fabrication!
Fabricants – Entreprises – Professionnels.
La Documentation technique au service du fabricant, des entreprises ...

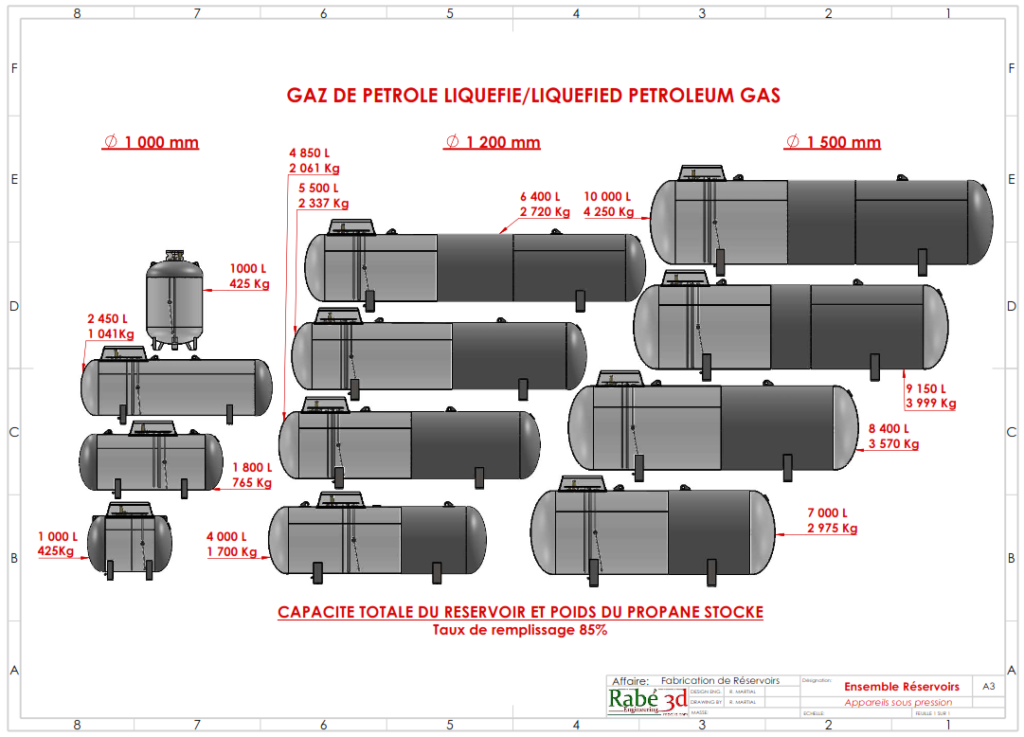

> Documents d’ingénierie téléchargeables pour matérialiser les Réservoirs de Gaz de Pétrole Liquéfiés (GPL) et Structures métalliques : la Note de calcul et le dossier de fabrication incluant les documents relatifs à la conception, aux matériaux, à la fabrication et au contrôle.
> Documents réalisés par nos ingénieurs, dessinateurs/projecteurs expérimentés après une étude avancée de chacun des structures en les éprouvant afin de stimuler leur comportement, résultant sur l’obtention d’une géométrie plus juste et matériaux adaptés pouvant résister à toutes sollicitations mécaniques et thermiques qu’elles subiront pendant leur fonctionnement conformément aux normes en vigueur.
Accessoires des réservoirs, incluant des instruments de décharge de pression

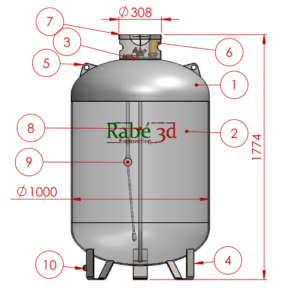

Les réservoirs sont munis de chacun des éléments suivants : de soupape(s) connectée(s) à la phase gazeuse, une purge pour retirer le contenu du liquide, un instrument de mesure du niveau maximal du liquide , une connexion de remplissage, une connexion de service, une connexion à la phase liquide, une jauge de niveau, un indicateur de pression de la phase gaz.
Vous trouverez dans les documents téléchargés les Catalogues fournisseurs pour les accessoires et pour les produits d’apport pour soudage des réservoirs.
À propos
Cette boutique est une plateforme de fichiers téléchargeables nécessaires pour la fabrication de structures diverses tels que des Récipients sous pression standards (Réservoirs de Gaz de Pétrole liquéfiés…), des Structures métalliques, des Structures mécano-soudées… Elle a été conçue pour aider les Fabricants – Entreprises – Professionnels qui ont besoin des informations techniques indispensables leur permettant de matérialiser en toute sécurité leurs ouvrages. Ces informations sont regroupées dans des documents essentiellement constitués de Notes de calculs et de Dossiers de fabrication. Les calculs de ces structures sont réalisés suivant les prescriptions des normes de l’ASME(American Society of Mechanical Engineers –Boiler and Pressure Vessel Code), du CODAP(Construction des Appareils à Pression non soumis à l’action de la flamme), de la Directive Européenne des Equipements sous pression, de l’EUROCODES et bien d’autres…
Note de calcul
La note de calcul est un document qui présente le déroulement ordonné et structuré des calculs mécaniques. Elle a pour but de vérifier une bonne tenue mécanique de tout type de structure. Ces calculs doivent être faits en conformité avec la réglementation en vigueur. En effet, les prescriptions normatives fixent des coefficients de sécurité qui doivent être respectés. La note de calcul répond donc à ces exigences réglementaires et sécuritaires.
Dossier de fabrication
Pour exécuter et matérialiser votre projet, nous mettons à votre disposition un ensemble de documents permettant de planifier et de réaliser une opération de fabrication et pour en contrôler l’avancement. Ce dossier comprend des croquis de débits et d’assemblages, la fourniture de la liste d’approvisionnement, la nomenclature d’expédition et de boulonnerie…
Bien commencer...
Compétences réquises pour l'exploitation des documents
- Savoir lire un plan industriel
- Savoir analyser et interpréter des graphiques et des tableaux de valeurs
Avantages de nos documents pour le client
- Utiliser plusieurs fois ces documents toutefois que vous avez besoin de construire ces structures à l’unité ou en série.
- Gains financiers et de temps contrairement à la sous-traitance
- Modification toujours possible et immédiat des conceptions pour amélioration
- Fabrication rapide car la mission du bureau d’étude est déjà accomplie et approuvée
- Suivi du bon déroulement de vos conceptions en cours de fabrication concernant le choix des éléments d’apport, les méthodes utilisées et l’étendue des contrôles conformément aux normes en vigueur
- Avec nos Notes de calculs vous pouvez identifier les zones les plus sollicitées lorsque la structure est dans les conditions d’utilisation
- Possession d’informations nécessaires pour connaitre, entretenir et maintenir votre structure.
