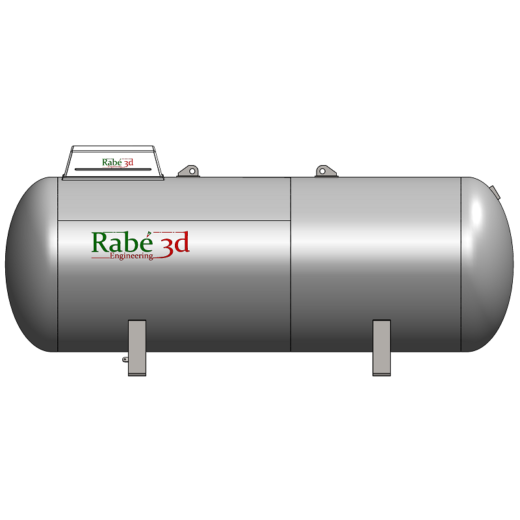

Réservoir GPL 7 000 L
3871€
Le fluide stocké dans ce récipient est du Gaz de Pétrole liquéfié. Le matériau de l’enveloppe sous pression de ce réservoir est performant pour les appareils à pression résistants à la chaleur. Trois (3) procédés de soudage ont été mise en œuvre pour la fabrication de ce réservoir. L’appareil est contrôlé durant sa fabrication grâce à des contrôles non destructifs conformément aux normes en vigueur.
Des instruments de mesure, des dispositifs de sécurité, un indicateur de niveau ainsi que d’autres accessoires nécessaires sont installés sur ce réservoir.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 7 000 Litres et peut contenir 2 975 Kg de Propane pour un taux de remplissage de 85%.
99 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
7 000 L |
|
| 7 | Poids à vide |
1 978 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | ||
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 500 |
|
| 17 | Dimensions hors tout L x l x h |
4 361 X 1 500 X 1 975 |
|
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (57 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
