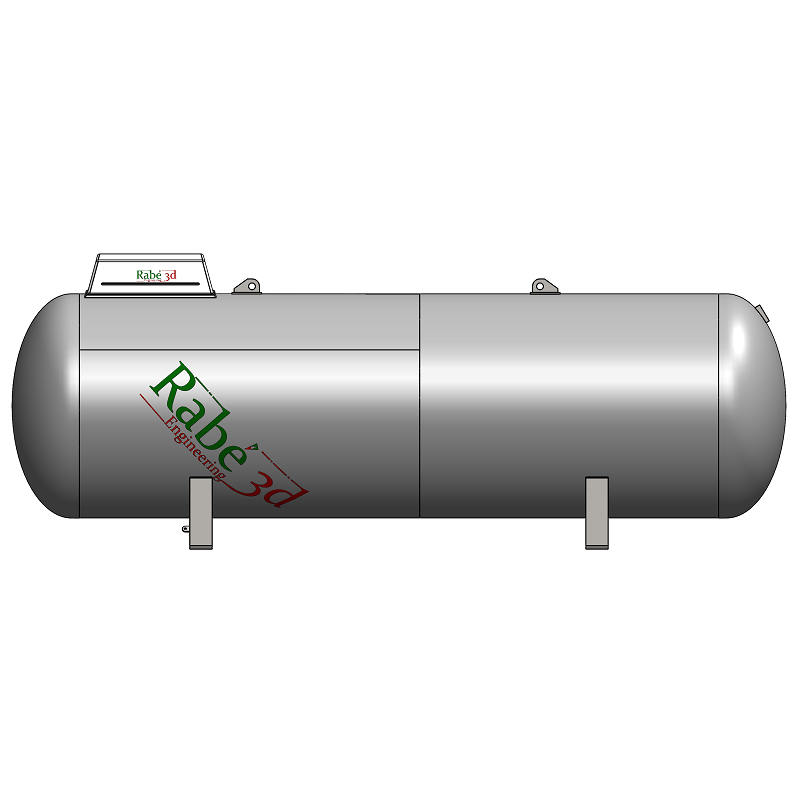

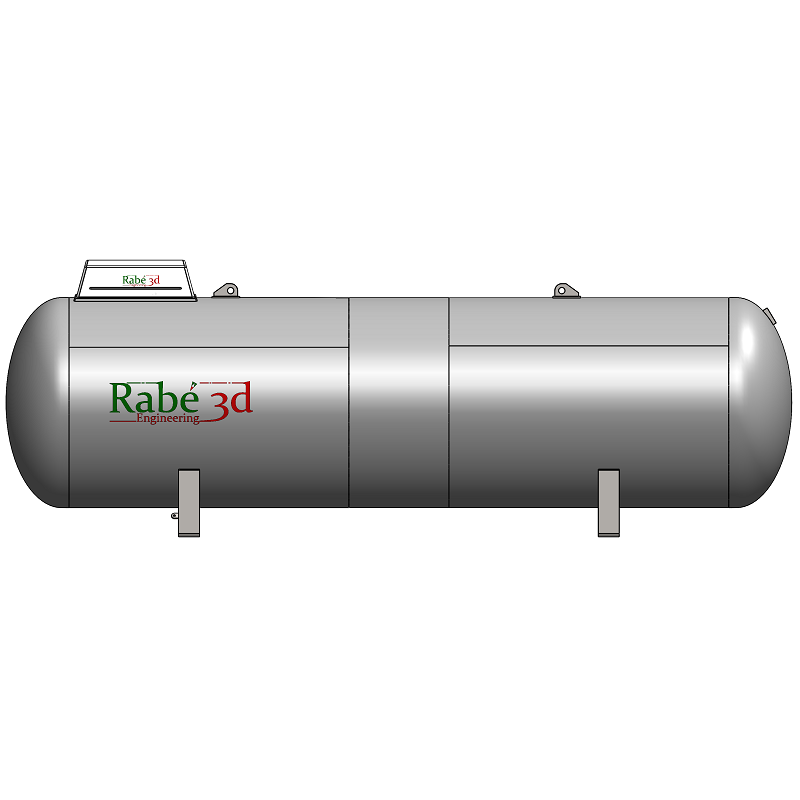

Réservoir GPL 8 400 L
4662€
La conception par analyse a permis de vérifier la résistance de ce réservoir dont le contenu est du Gaz de Pétrole Liquéfié vis-à-vis de la défaillance par déformation excessive, instabilité plastique ou par rupture ductile. L’épaisseur de la coque est suffisante pour résister à l’action des charges mécaniques et thermiques. La note de calcul certifie la conformité des résultats avec les marges de sécurité spécifiées par les normes en vigueur. Un dossier de fabrication est édité pour confectionner ce appareil sous pression.
Ce réservoir est muni d’accessoires indispensables pour son bon fonctionnement.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 8 400 Litres et peut contenir 3 570 Kg de Propane pour un taux de remplissage de 85%.
99 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
8 400 L |
|
| 7 | Poids à vide |
2 305 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 500 |
|
| 17 | Dimensions hors tout L x l x h |
5 177 X 1 500 X 1 975 |
|
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (57 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
