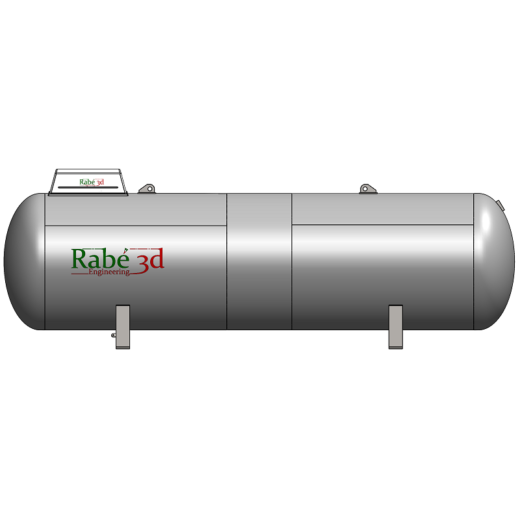

Réservoir GPL 9 150 L
5119€
Cet appareil sous pression a été conçu pour stocker des Gaz de Pétrole Liquéfiés (GPL). Le matériau utilisé pour l’enveloppe sous pression est normalisé, Ce matériau a des propriétés mécaniques capables de résister aux sollicitations du réservoir à basse et haute température et présente une bonne soudabilité, Il a été éprouvé lors de l’étude afin d’obtenir une géométrie juste incluant une épaisseur robuste et renforcée.
Des accessoires indispensables incluant un dispositif de sécurité contre suppression et celui du sur-remplissage sont installés ce réservoir.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 9 150 L et peut contenir 3 999 Kg de Propane pour un taux de remplissage de 85%.
100 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
9 150 L |
|
| 7 | Poids à vide |
2 478 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 500 |
|
| 17 | Dimensions hors tout L x l x h |
5 615 X 1 500 X 1 975 |
|
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (58 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
