Réservoir GPL 1000 L
1859€

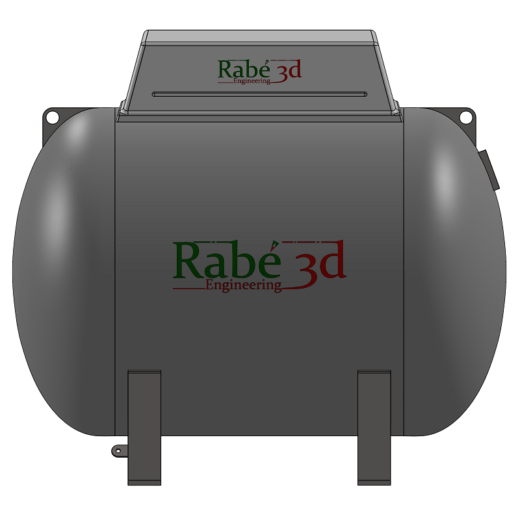

Cet appareil sous pression a été conçu pour stocker des Gaz de Pétrole Liquéfiés (GPL) conformément aux normes Européennes. Les réservoirs de Gaz du Pétrole Liquéfiés sont des récipients utilisés dans plusieurs secteurs d’activités notamment le secteur industriel et domestique. Sa conception est réglementée. Les calculs mécaniques pour justifier sa résistance face aux diverses sollicitations dont il sera soumis pendant son exploitation sont définis dans un document appelé Note de calcul. La note de calcul permet de s’assurer que les règles fixées sont satisfaites. Pour confectionner ce réservoir, les plans sont édités dans le dossier de fabrication . On effectuera les contrôles, les essais et l’inspection en cours et en fin de construction de ce réservoir.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 1 000 L et peut contenir 850 Kg de Propane pour un taux de remplissage de 85%.
95 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide | Propane, Propane-Butane | |
| 2 | Pression maximale de service | 20 Bars | |
| 3 | Pression de calcul | 20 Bars | |
| 4 | Pression d’épreuve | 28,6 Bars | |
| 5 | Température de service Min./Max. | -20/50°C | |
| 6 | Capacité | 1 000 L | |
| 7 | Poids à vide | 361 Kg | |
| 8 | Taux de remplissage | 85% | |
| 9 | Code de conception et directives | CODAP Division 2, Directive Européenne des Equipements sous pression |
|
| 10 | Surépaisseur de corrosion | 1 mm | |
| 11 | Coefficient de soudure | 0,85 | |
| 12 | Marquage | CE | |
| Dimensions(mm) | |||
| 13 | Diamètre extérieur | 1000 | |
| 14 | Dimensions hors tout L x l x h | 1504 X 1000 X 1387 | |
Sommaire 1
NOTE DE CALCUL (41 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (54 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
