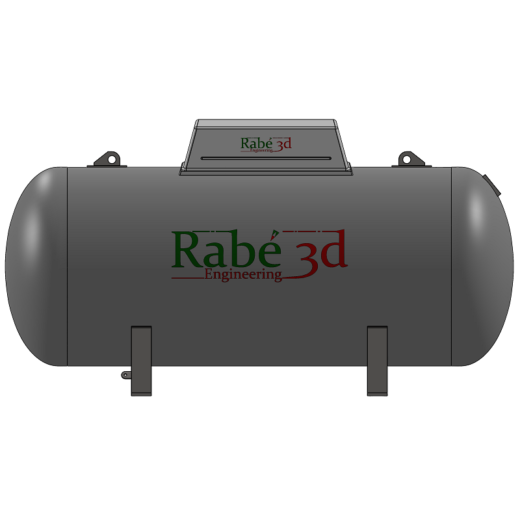

Réservoir GPL 1 800 L
2035€
Cet appareil sous pression a été conçu pour stocker des Gaz de Pétrole Liquéfiés (GPL) conformément aux normes Européennes. Il a été éprouvé lors de l’étude afin d’obtenir une géométrie juste incluant une épaisseur robuste et renforcée qui résiste aux charges mécaniques et thermiques qu’il subira au cours de son fonctionnement.
Ce réservoir est équipé d’accessoires essentiels pour son bon fonctionnement, incluant un instrument de décharge de pression tel qu’une soupape de sécurité.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 1 800 Litres et peut contenir 765 Kg de Propane pour un taux de remplissage de 85%.
97 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
1 800 L |
|
| 7 | Poids à vide |
568 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1000 |
|
| 17 | Dimensions hors tout L x l x h |
2556 X 1000 X 1390 |
|
Sommaire 1
NOTE DE CALCUL (41 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION ( (56 pages sous format papier A3 et A4))
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
