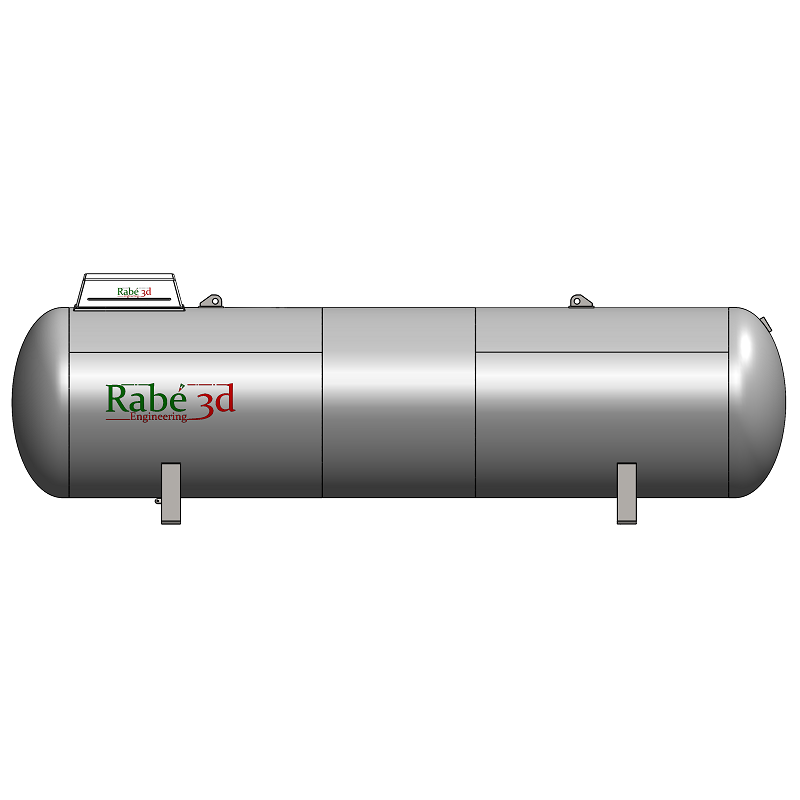

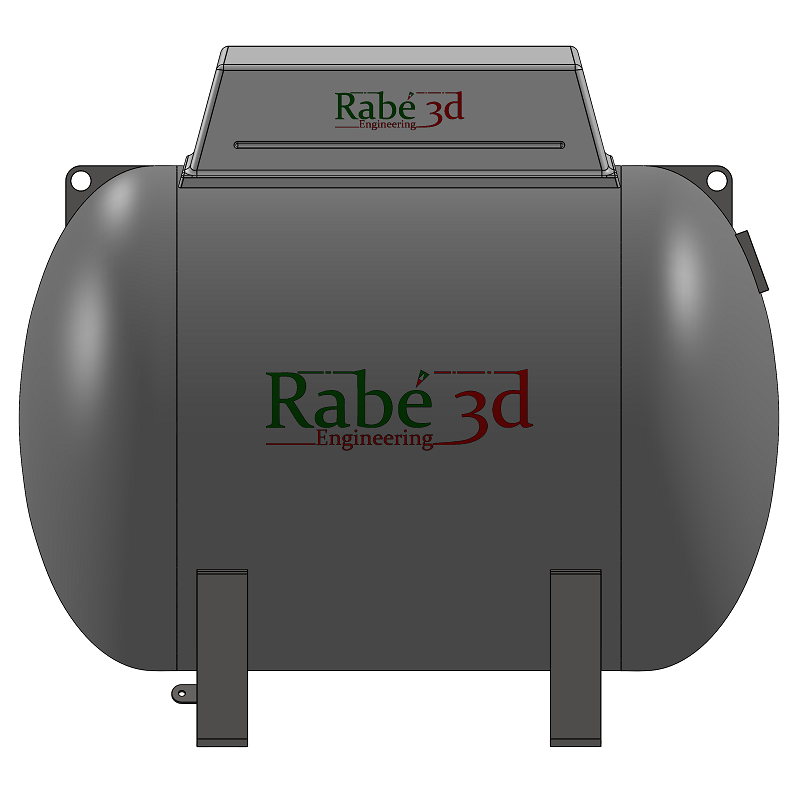

Réservoir GPL 10 000 L
5621€
Spécialement conçu pour stocker des Gaz de Pétrole Liquéfiés (GPL). Ce récipient sous pression supporte une pression maximale de 20 Bars à 50°C et une pression hydraulique de 28,6 Bars à 20°C. Un inventaire détaillé des sollicitations mécaniques et thermiques auxquelles est soumis l’appareil nous a permis après étude avancée de choisir les formes, de concevoir les assemblages et de déterminer les épaisseurs et les dimensions afin de prévenir toute ruine conformément aux prescriptions établies.
Ce réservoir est équipé d’accessoires indispensables pour son bon fonctionnement, incluant des instruments de sécurité.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 10 000 L et peut contenir 4250 Kg de Propane pour un taux de remplissage de 85%.
100 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
10 000 L |
|
| 7 | Poids à vide |
2 675 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 500 |
|
| 17 | Dimensions hors tout L x l x h |
6 110 X 1 500 X 1 975 |
|
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (58 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
