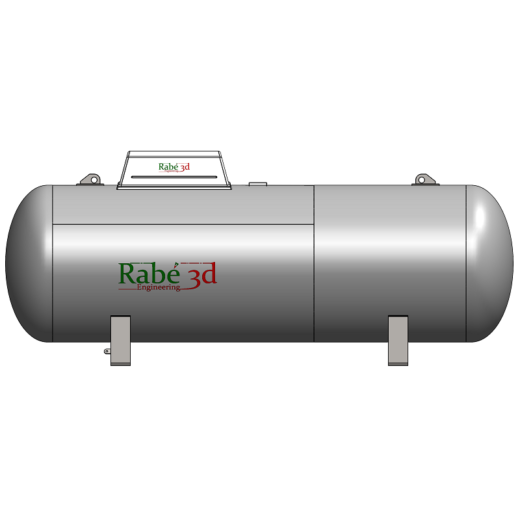

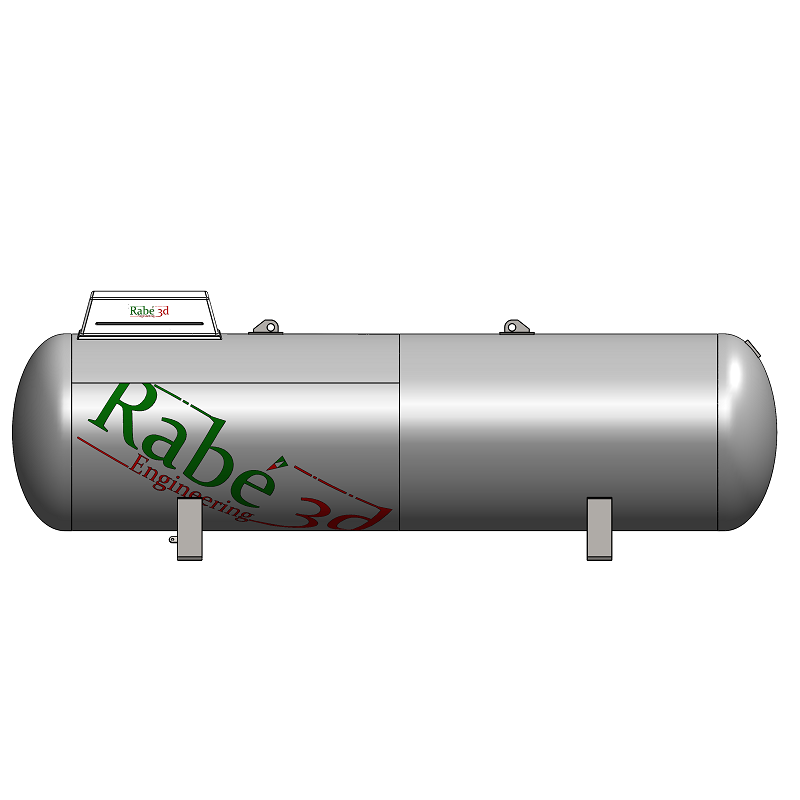

Réservoir GPL 4 000 L
2676€
Conçu spécialement pour stocker des Gaz du pétrole liquéfiés.
Les calculs mécaniques ont permis de déterminer les épaisseurs et de vérifier la résistance des divers éléments du réservoir et de leurs assemblages afin d’en prévenir la défaillance sous l’action des sollicitations mécaniques et thermiques durant son utilisation. Après avoir édité la Note de calcul permettant de certifier la tenue mécanique du récipient, nous avons édité le plan d’ensemble, des sous-ensembles, les plans de détail, les listes des composants et leurs différentes caractéristiques dans le Dossier de fabrication.
Des dispositifs de sécurité sont installés sur ce réservoir ainsi que des accessoires nécessaires pour son bon fonctionnement.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 4 000 Litres et peut contenir 1 700 Kg de Propane rempli à 85%.
99 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
4 000 L |
|
| 7 | Poids à vide |
1 242 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 200 |
|
| 17 | Dimensions hors tout L x l x h | 3 885 X 1 200 X 1 640 | |
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (57 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
