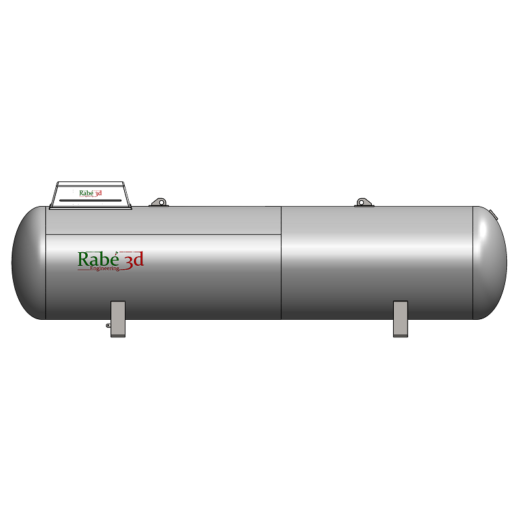

Réservoir GPL 5 500 L
3217€
La détermination des épaisseurs requises de ce réservoir passe nécessairement par les calculs mécaniques. Ces calculs ont permis de vérifier la résistance de divers éléments de ce appareil sous pression et leur assemblage afin de prévenir la défaillance. L’ensemble des sollicitations susceptibles de s’exercer pendant la durée de vie prévue pour cet appareil a été pris en compte. Les résultats sont consignés dans la note de calcul accompagnés de justification réglementaire. Le dossier fabrication comportera les différents plans et les listes pour exécuter les opérations de fabrication.
Ce réservoir est muni d’accessoires indispensables pour son bon fonctionnement incluant des équipements de sécurité conformément aux normes établies.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 5 500 Litres et peut contenir 2 337 Kg de Propane pour un taux de remplissage de 85%.
99 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
5 500 L |
|
| 7 | Poids à vide |
1 659 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur |
1 200 |
|
| 17 | Dimensions hors tout L x l x h |
5 256 X 1 200 X 1 648 |
|
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (57 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
