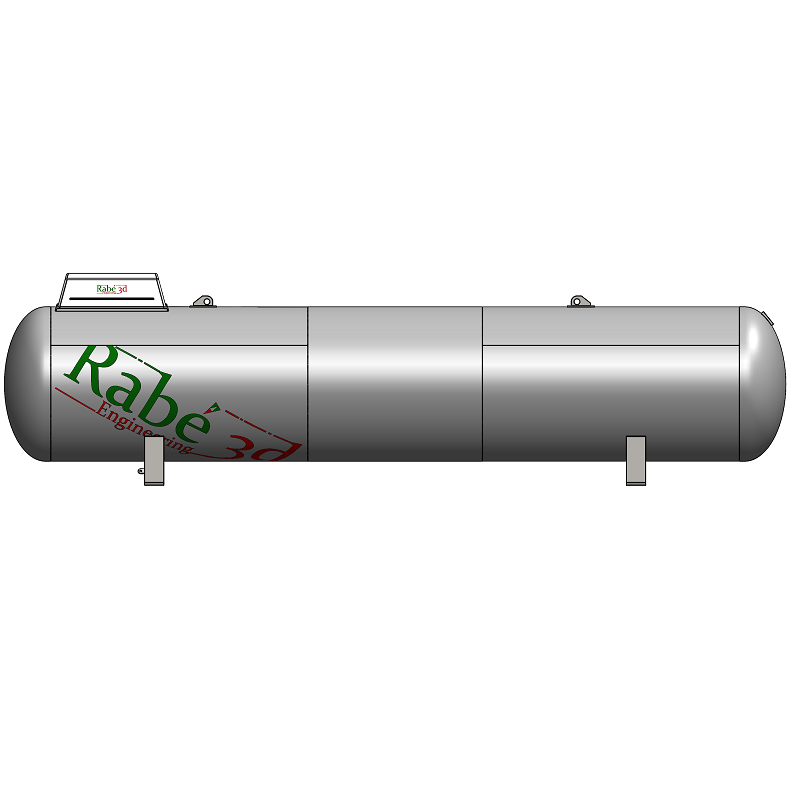

Réservoir GPL 6 400 L
3528€
Ce réservoir de 6 400 Litres est validé pour deux situations : en condition normale d’utilisation et en essai de résidence. il satisfait les critères de sécurité des prescriptions éditées par le Code de construction des appareils à pression non soumis à la flamme et répond aux critères de déformation et de résistance.
Cet récipient sous pression est muni d’accessoires indispensables à son bon fonctionnement incluant une soupape de sécurité reliée à la phase gazeuse.
Pour matérialiser ce appareil, nous proposons deux(2) documents indispensables téléchargeables pour sa fabrication après paiement:
- La note de calcul
- Le dossier de fabrication
Ce récipient a une Capacité de 6 400 Litres et peut contenir 2 720 Kg de Propane pour un taux de remplissage de 85%..
100 pages sous format papier A3 et A4 en fichier PDF.
Description
| Spécifications techniques | |||
| 1 | Fluide |
Propane, Propane-Butane |
|
| 2 | Pression maximale de service |
20 Bars |
|
| 3 | Pression de calcul |
20 Bars |
|
| 4 | Pression d’épreuve |
28,6 Bars |
|
| 5 | Température de service Min./Max. |
-20/50°C |
|
| 6 | Capacité |
6 400 L |
|
| 7 | Poids à vide |
1 897 Kg |
|
| 8 | Taux de remplissage |
85% |
|
| 9 | Code de conception et directives |
CODAP Division 2, |
|
| 13 | Surépaisseur de corrosion |
1 mm |
|
| 14 | Coefficient de soudure |
0,85 |
|
| 15 | Marquage | CE | |
| Dimensions(mm) | |||
| 16 | Diamètre extérieur | 1 200 | |
| 17 | Dimensions hors tout L x l x h | 6 080 X 1 200 X 1 648 | |
Sommaire 1
NOTE DE CALCUL (42 pages)
- Généralités
- Modélisation
- Matériaux
- Chargements
- Analyse de la structure
- …
- …
Annexes
Sommaire 2
DOSSIER DE FABRICATION (58 pages sous format papier A3 et A4)
- Généralités
- Ensembles
- Sous-ensembles
- …
- …
Annexes
